HSEQ1系列双电源自动转换开关
● HSEQ1 智能双电源自动切换系统 ( 以下简称智能系统 ) 是由装置本体和智能自动控制器两大部分组成。
● 装置本体由两台带有电动机操作机械的断路器 ( 型号规格见技术参数条款 ) 及附件 ( 辅助报警触头等 )，机械联锁机械、电器联锁、熔断器、生产建设线端子等组成，所有零部件安装在一块金属板上。
● 智能自动控制器则新颖的单片机及输出等诸多模块所组成。
点击咨询- 产品概述

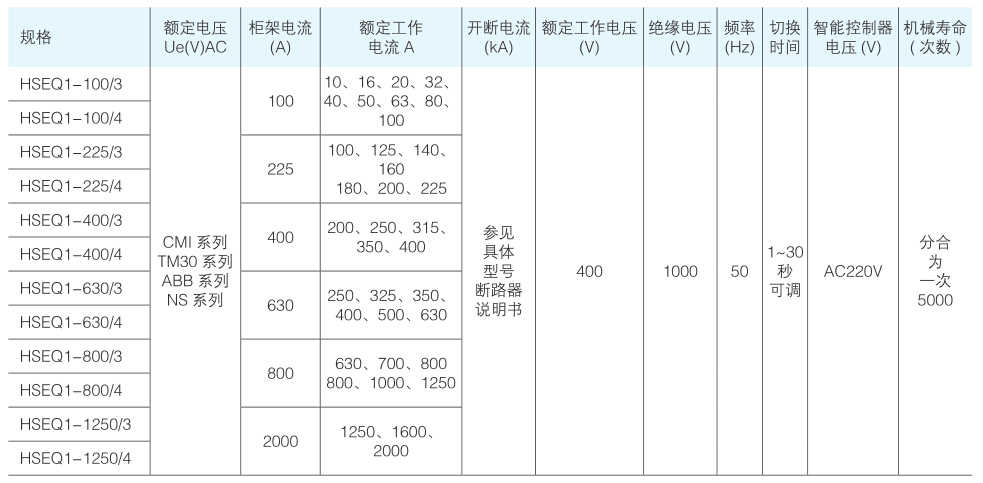

- 技术参数

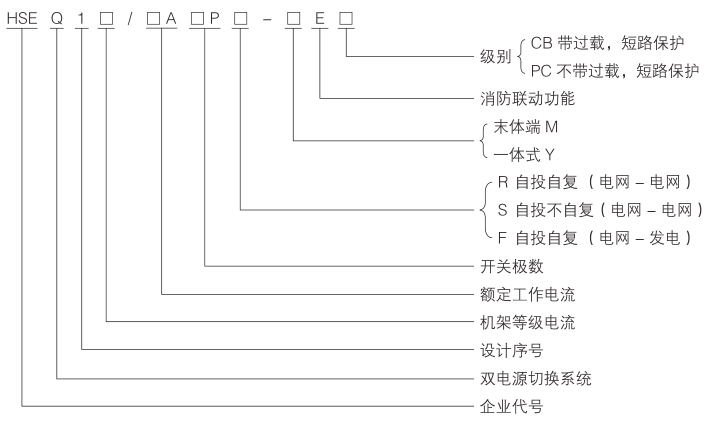

- 型号含义
● 智能系统工作原理
● 控制器对两路电压同时进行检测，对高于额定值 110%（可调）的电源电压判为过电电压、低于额定值 85%（可调）的判为欠（或失）电压，微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时（可调）电路驱动相应的指令向电动操作机构发出分闸或合闸指令，上述检测结果可在智能自动控制面板 LCD 显示屏上显示出来，也可以同时通过串口与计算机相连采用软件控制，供用户查找原因，以便用户在最短的时间里修复线路，使用双电源供电恢复状态。
● 智能自动控制器对两种电源（即常用电源和备用电源）进行自动切换，正常状态时常用电源供电，当常用电源出现故障或异常（任何一相电压发生过压、欠压、失压或缺相）时，已经设定（可调）的延时时间自动切换备用电源供电当常用电源恢复正常后，经已设定（可调）的延时时间自动返回至常用电源供电，当备用电源出现故障或异常（任一相电压发生过压、欠压、失压或缺相）时，控制器发出常用或备用电源报警。
