HSDT950导轨式三相多功能表
● 可测量三相交流电路中多达 30 个参数：la,lb,lc,Ua,Ub,Uc,Uab,Ubc,Uca,F,Pa,Pb,Pc,P,Qa,Qb,Qc,Q,Sa,Sb,Sc,S,PFa,PFb,PFc,PF,Epl,Epc,Eql,Eqc（电能数据掉电永久保存）；
● 液晶显示，7 位数字；
● 输入电流：直接接入 3×5A（外接 CT），直接接入 3×16A，3×32A，3×63A，3×100A;
● 接线方式：三相四线（3×220V/380V），三相三相（3×380V）; 输入供电，无需辅助电源 ;
● 3×5A 规格可外接电流互感器，互感器变比可通过斯同瑞软件设置 ;
● 2 路电能脉冲，分别对应有功、无功电能 ;
● 2 线制 RS485 通信接口（开放式 Modbus-RTU 通信协议）;
● 35mm 标准导轨式安装 ;
● 免费下载调试软件。 点击咨询
- 产品概述

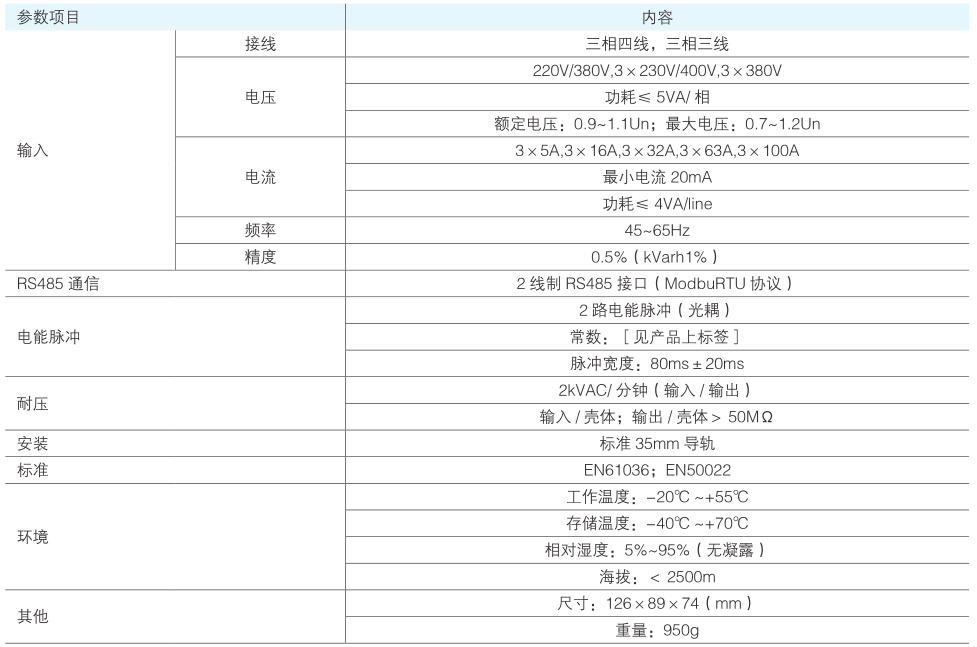

- 技术参数
- 型号含义
- 产品概述
HSDT950 导轨安装三相多功能电力仪表，是专为能效管理系统所设计；它便利的导轨安装方式，可用于直接与空气开关、断路器、接触器一起安装，从而作为工厂、学校、医院、商场等具有电力分项管理需求的信号采集单元。它无需外置电流互感器，最大可直接接入 100安培电流。同是可测量三相电网上的电流、电压、有功功率、无功功率、四象限电能等 30 个电参数。
它标配有 RS485 通信接口，通过标准的 Modbus 协议，可与各种组态系统兼容，从而把前端采集到的电参量实时传送给系统数据中心。
产品功能
● 可测量三相交流电路中多达 30 个参数：
la,lb,lc,Ua,Ub,Uc,Uab,Ubc,Uca,F,Pa,Pb,Pc,P,Qa,Qb,Qc,Q,Sa,Sb,Sc,S,PFa,PFb,PFc,PF,Epl,Epc,Eql,Eqc（电能数据掉电永久保存）；
● 液晶显示，7 位数字；
● 输入电流：直接接入 3×5A（外接 CT），直接接入 3×16A，3×32A，3×63A，3×100A;
● 接线方式：三相四线（3×220V/380V），三相三相（3×380V）; 输入供电，无需辅助电源 ;
● 3×5A 规格可外接电流互感器，互感器变比可通过斯同瑞软件设置 ;
● 2 路电能脉冲，分别对应有功、无功电能 ;
● 2 线制 RS485 通信接口（开放式 Modbus-RTU 通信协议）;
● 35mm 标准导轨式安装 ;
● 免费下载调试软件。

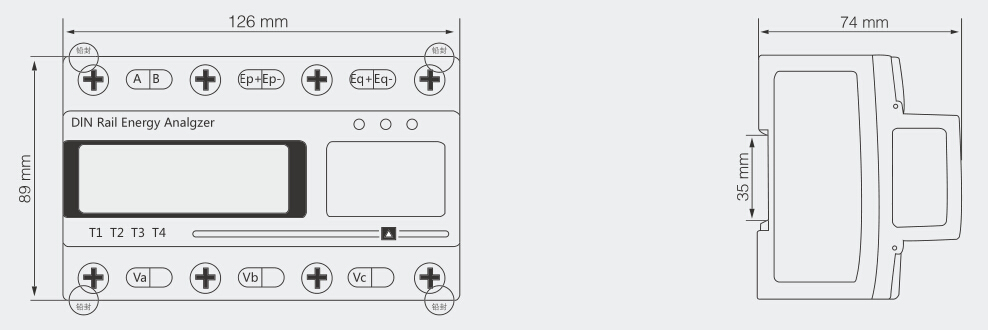

产品尺寸

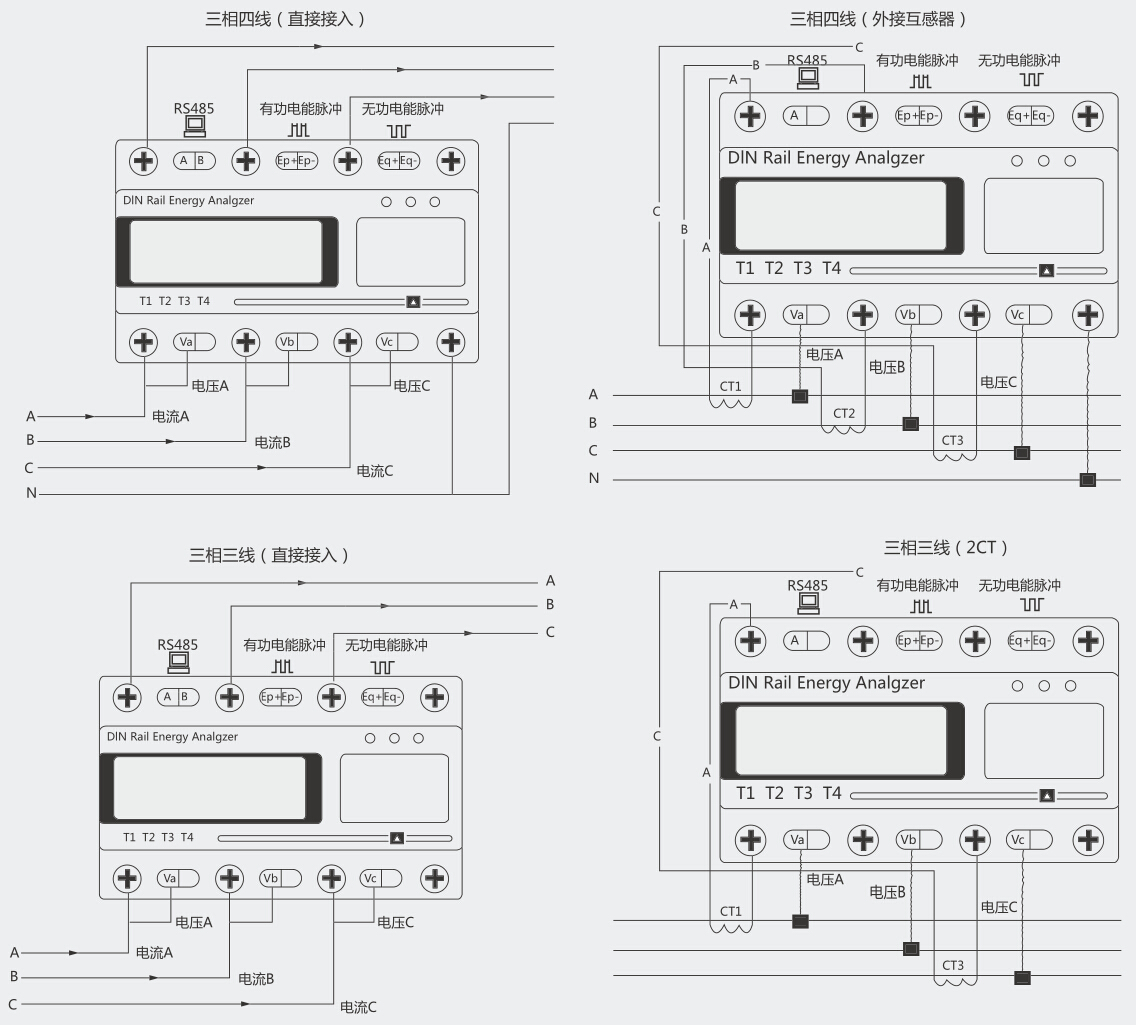

接线
